Nắp nhôm cho lọ mực là gì?

Một nắp nhôm cho lọ mực là một bộ phận đóng bằng kim loại được tạo hình chính xác dùng để bịt kín đầu mở của lọ dược phẩm , cố định nút cao su hoặc miếng đệm tại chỗ và duy trì tính vô trùng, tính toàn vẹn và bằng chứng giả mạo của sản phẩm thuốc chứa bên trong. Lọ đựng hộp mực - còn được gọi là hộp mực hoặc ống đựng - là hộp đựng bằng thủy tinh hoặc nhựa hình trụ dùng để đựng thuốc tiêm, insulin, vắc xin, thuốc gây mê nha khoa và các dược phẩm khác. Nắp nhôm uốn quanh cổ hộp mực và khóa nút chặn vào đúng vị trí, ngăn chặn sự dịch chuyển vô tình, nhiễm bẩn và truy cập trái phép. Nếu không có nắp nhôm được lắp đúng cách, lọ thuốc không thể duy trì độ kín cần thiết cho các sản phẩm dược phẩm phải được giữ vô trùng và ổn định về mặt hóa học trong suốt thời hạn sử dụng - có thể kéo dài 12 đến 36 tháng trở lên tùy theo công thức thuốc.

Lọ mực là gì và tại sao nó cần nắp nhôm?

Trước khi hiểu về nắp, cần hiểu rõ về vật chứa mà nó bịt kín. Lọ hộp mực là thành phần đóng gói chính của dược phẩm dạng ống - thường được làm từ Thủy tinh borosilicat loại I hoặc polyme olefin tuần hoàn có rào cản cao (COP) - được thiết kế để sử dụng với một thiết bị phân phối cụ thể như bút tiêm tự động, thiết bị tiêm có thể tái sử dụng hoặc ống tiêm nha khoa.

Cấu trúc của hộp mực kín

Hộp dược phẩm được lắp ráp hoàn chỉnh bao gồm một số bộ phận hoạt động cùng nhau như một hệ thống:

• các thùng thủy tinh hoặc polymer - cơ quan chính chứa dược chất
• các nút chặn pit tông - một nút cao su ở phía sau hộp thuốc được thiết bị phân phối đẩy về phía trước để đẩy thuốc ra ngoài
• các nút cao su phía trước (nút đĩa hoặc nút kim) - một miếng đệm cao su được đặt ở cổ hộp mực để kim tiêm xuyên qua
• các nắp nhôm - nắp kim loại được uốn cong trên cổ hộp mực để giữ chặt nút chặn phía trước ở đúng vị trí

Nắp nhôm đóng vai trò là bộ phận bịt kín cuối cùng trong hệ thống này. Các cạnh gấp nếp của nó gập chặt dưới mặt bích vành của hộp mực, tác dụng lực cơ học được kiểm soát để nén nút chặn đĩa cao su vào lỗ cổ kính, tạo ra một vòng đệm kín khí và kín chất lỏng. Nếu không có lực giữ cơ học này, nút cao su có thể bị dịch chuyển do áp suất bên trong, va đập khi xử lý hoặc sự giãn nở do nhiệt độ của sản phẩm thuốc.

Nắp nhôm cho lọ mực được sản xuất như thế nào

Nắp nhôm cho hộp mực dược phẩm là linh kiện được thiết kế chính xác được sản xuất trong điều kiện kiểm soát chất lượng nghiêm ngặt từ hợp kim nhôm có độ tinh khiết cao.

Nguyên liệu thô: Hợp kim nhôm cấp dược phẩm

Nhôm được sử dụng làm nắp dược phẩm thường là Hợp kim nhôm 1000-series hoặc 8000-series (chẳng hạn như hợp kim 8011 hoặc 1100), được chọn vì sự kết hợp giữa độ tinh khiết cao, khả năng định dạng tuyệt vời và khả năng chống ăn mòn. Các hợp kim này chứa 99% nhôm trở lên tính theo trọng lượng , với hàm lượng sắt, silicon, đồng và các nguyên tố vi lượng khác được kiểm soát chặt chẽ để đảm bảo hoạt động cơ học nhất quán trong quá trình dập và uốn. Nguyên liệu tấm nhôm được sử dụng để sản xuất mũ thường là dày 0,15 đến 0,25 mm , cung cấp đủ độ cứng để duy trì mối bịt kín trong các điều kiện xử lý và bảo quản thông thường trong khi vẫn đủ mỏng để biến dạng chính xác trong bước gấp mép mà không bị nứt hoặc rách.

Quá trình dập và tạo hình

Nắp nhôm được sản xuất bằng quy trình dập khuôn lũy tiến, trong đó một tấm nhôm liên tục được đưa qua một loạt khuôn dập để dần dần tạo thành tấm phẳng thành hình dạng nắp hoàn thiện qua nhiều bước. Quá trình này thường bao gồm làm trống (cắt đĩa tròn), vẽ sâu (tạo thành váy hình trụ), ủi (làm mỏng thành bên để đạt được độ dày đồng đều) và cắt tỉa (cắt váy đến chiều cao cuối cùng chính xác). Máy ép dập tốc độ cao dùng để sản xuất nắp dược phẩm hoạt động ở 200 đến 600 nét mỗi phút , sản xuất mũ thành phẩm với tốc độ cực cao trong khi vẫn duy trì dung sai kích thước của ±0,05 mm hoặc chặt hơn trên các kích thước quan trọng.

Xử lý bề mặt và sơn phủ

Sau khi hình thành, nắp nhôm trải qua quá trình xử lý bề mặt phù hợp với ứng dụng dược phẩm của chúng. Các phương pháp điều trị phổ biến bao gồm:

• Mộtodizing: Một electrochemical process that thickens the natural aluminium oxide layer on the surface, improving corrosion resistance and providing a surface that accepts colored dyes for product identification and brand differentiation
• Sơn mài: Phủ một lớp sơn mài mỏng cấp dược phẩm lên bề mặt bên trong của nắp để ngăn chặn sự tiếp xúc trực tiếp giữa kim loại với thuốc và giảm nguy cơ ion kim loại bị rò rỉ vào thành phẩm thuốc
• Lớp phủ Epoxy hoặc Vinyl: Áp dụng cho các nắp sẽ tiếp xúc với các công thức thuốc có phản ứng đặc biệt, tạo ra rào cản bổ sung giữa nhôm và hàm lượng dược phẩm
• In màu hoặc dập nổi: Mực cấp dược phẩm hoặc dập nổi cơ học được sử dụng để nhận dạng sản phẩm, thông tin liều lượng, mã lô hoặc nhãn hiệu trực tiếp lên bề mặt nắp

Kích thước và kích thước tiêu chuẩn của nắp nhôm cho hộp mực

Nắp nhôm cho hộp đựng dược phẩm được sản xuất theo kích thước tiêu chuẩn tương ứng với kích thước cổ của lọ hộp đựng mà chúng bịt kín. Các tiêu chuẩn quốc tế — đặc biệt là các tiêu chuẩn do Tổ chức Tiêu chuẩn hóa Quốc tế (ISO) và các dược điển quốc gia riêng lẻ công bố — xác định các kích thước quan trọng mà nắp phải đáp ứng để đảm bảo khả năng tương thích với hộp mực và với các thiết bị phân phối sử dụng chúng.

các Đường kính nắp 13 mm cho đến nay được sử dụng rộng rãi nhất trên thị trường hộp mực dược phẩm toàn cầu, tương ứng với kích thước hộp mực tiêu chuẩn được xác định trong ISO 11608-1 (Hệ thống tiêm dựa trên kim dùng trong y tế) và được áp dụng rộng rãi cho hệ thống phân phối insulin, kim tiêm chất chủ vận thụ thể GLP-1 và ống gây mê nha khoa.

Chức năng chính của nắp nhôm trên lọ hộp mực

các aluminium cap performs several simultaneous and critical functions in the pharmaceutical cartridge system. Each function contributes directly to drug product safety, stability, and regulatory compliance.

Khả năng giữ cơ học của nút cao su

các primary mechanical function of the aluminium cap is to hold the front disc stopper in place against the cartridge neck with a defined and controlled retention force. During the crimping process, the cap's skirt is deformed under the cartridge neck flange, applying a compressive force that maintains the stopper-to-glass seal. The crimping force is precisely controlled — typically từ 30 đến 60 N đối với nắp hộp mực 13 mm tiêu chuẩn - đạt được độ kín không bị rò rỉ mà không làm nứt cổ thủy tinh hoặc cắt nút cao su. Lực uốn không đủ dẫn đến nắp bị lỏng, không thể giữ kín; lực quá mạnh có nguy cơ làm vỡ kính hoặc hư hỏng cao su.

Niêm phong kín và bảo trì vô trùng

Bằng cách ấn chặt nút cao su vào lỗ thủy tinh của cổ hộp, nắp nhôm được gấp nếp sẽ tạo ra một lớp bịt kín ngăn cản mọi sự trao đổi giữa sản phẩm thuốc bên trong hộp và môi trường bên ngoài. Chức năng niêm phong này là cần thiết cho:

• Duy trì tính vô trùng của các sản phẩm thuốc tiêm trong suốt thời gian bảo quản và thời hạn sử dụng của chúng
• Ngăn chặn quá trình oxy hóa các công thức thuốc nhạy cảm với oxy bằng cách loại trừ oxy trong khí quyển
• Giữ lại các thành phần thuốc hoặc dung môi dễ bay hơi trong hộp mà không bị bay hơi
• Ngăn chặn sự xâm nhập của hơi ẩm vào các sản phẩm thuốc đông khô (đông khô) có thể gây ra sự hoàn nguyên và phân hủy trước khi sử dụng

Bằng chứng giả mạo và an toàn cho bệnh nhân

Không thể tháo nắp nhôm được uốn đúng cách khỏi hộp mực mà không thấy nắp bị biến dạng hoặc bị phá hủy. Đặc tính chống giả mạo này cung cấp chức năng an toàn quan trọng cho bệnh nhân: bất kỳ lọ thuốc nào mà nắp nhôm đã bị tháo, lỏng hoặc bị hư hỏng rõ ràng phải được xác định ngay là có khả năng bị xâm phạm và bị loại bỏ. Nắp nhôm bị cong, móp hoặc bong ra một phần là dấu hiệu trực quan rõ ràng cho thấy lớp niêm phong của hộp mực có thể đã bị thủng và sản phẩm thuốc không nên được sử dụng.

Nhận dạng sản phẩm và phân biệt thương hiệu

các visible top surface of the aluminium cap provides a labeled area for product identification at the point of dispensing and administration. Color coding of aluminium caps by drug type, concentration, or formulation is a standard practice in pharmaceutical packaging that reduces the risk of medication mix-ups. For example, in dental anesthetic cartridges, different local anesthetic formulations are routinely differentiated by cap color — a practice endorsed by multiple national dental pharmacopoeia standards. Embossed text, printed lot numbers, and expiry date coding on the cap surface provide additional traceability information directly on the primary container.

Các loại nắp nhôm được sử dụng trên lọ mực

Không phải tất cả nắp nhôms for cartridge vials giống hệt nhau. Một số biến thể thiết kế đã được phát triển để đáp ứng các yêu cầu ứng dụng dược phẩm khác nhau, nhu cầu tương thích của thiết bị phân phối và các hạn chế về quy trình sản xuất.

Mũ uốn trơn

các most common type — a simple aluminium cup with a flat or slightly domed top and a cylindrical skirt that is crimped under the cartridge neck flange during filling and sealing. Plain crimp caps are used across the majority of insulin pen cartridge, GLP-1 injector, and general injectable cartridge applications. The top of the cap may be left plain, colored, or printed for product identification.

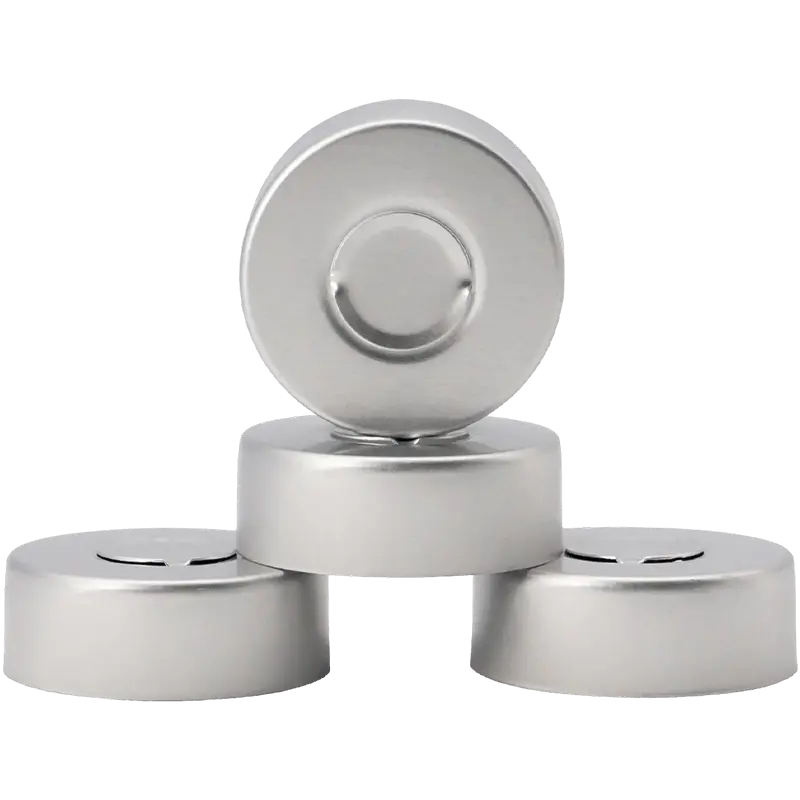

Mũ đục lỗ hoặc ghi điểm trước

Một số thiết kế nắp hộp mực kết hợp phần trung tâm được đục lỗ hoặc đục lỗ trước trên đỉnh nắp, được thiết kế để xé hoặc bong ra khi kim tiêm được gắn vào thiết bị phân phối. Trung tâm xé này cho phép kim xuyên qua nút chặn đĩa cao su mà không yêu cầu bệnh nhân hoặc bác sĩ lâm sàng tháo toàn bộ nắp, duy trì bằng chứng giả mạo trong khi cho phép sử dụng. Những thiết kế này thường được sử dụng trong các ứng dụng hộp mực nha khoa (carpule) trong đó nắp vẫn còn trên hộp mực trong suốt quy trình tiêm.

Mũ lật (Mũ kết hợp)

Mặc dù phổ biến hơn trên các lọ tiêu chuẩn so với hộp mực, một số định dạng hộp mực chuyên dụng sử dụng nắp kết hợp bao gồm một ống nối bằng nhôm có nút bấm tắt bằng nhựa. Nút nhựa có thể được lật ra để lộ tâm nút cao su mà không cần tháo ống sắt nhôm, phần này vẫn được uốn vào cổ hộp mực và tiếp tục giữ nút cơ học trong suốt quá trình sử dụng. Thiết kế này được sử dụng trong các ứng dụng mà hộp mực được truy cập nhiều lần thông qua cùng một bề mặt nút cao su.

Mũ màu và in

Mũ có thể được anod hóa hoặc sơn mài với nhiều màu sắc cấp dược phẩm để hỗ trợ phân biệt sản phẩm, xác định liều lượng và quy trình an toàn thuốc. Ví dụ, mã hóa màu dược phẩm tiêu chuẩn cho nắp hộp đựng insulin sử dụng các màu cụ thể để phân biệt giữa các công thức insulin tác dụng nhanh, tác dụng trung bình và tác dụng kéo dài, giúp giảm nguy cơ bệnh nhân tự lựa chọn công thức không chính xác tại nhà.

Tiêu chuẩn quy định và chất lượng cho nắp nhôm

Nắp nhôm cho lọ đựng dược phẩm được phân loại là thành phần bao bì dược phẩm chính - nghĩa là chúng tiếp xúc trực tiếp hoặc gián tiếp với sản phẩm thuốc và do đó phải chịu sự giám sát nghiêm ngặt theo quy định và yêu cầu chất lượng ở tất cả các thị trường dược phẩm lớn.

Tiêu chuẩn dược điển

Mũ nhôm dùng trong dược phẩm phải tuân thủ các yêu cầu của dược điển quốc gia hoặc quốc tế có liên quan. Các tiêu chuẩn chính bao gồm:

• Dược điển Châu Âu (Ph. Eur.) 3.2.5 — Các thùng chứa có bằng chứng giả mạo; và Ph.Eur. 3.2.9 - Nút cao su để đựng các chế phẩm chứa nước dùng qua đường tiêm truyền; vật liệu che phủ và các yêu cầu thử nghiệm đối với nắp nhôm được sử dụng với nút cao su
• Dược điển Hoa Kỳ (USP) 〈660〉 — Thùng chứa — Kính; và USP 〈381〉 - Đóng kín bằng chất đàn hồi để tiêm; với các yêu cầu liên quan đối với các bộ phận làm kín bằng nhôm
• ISO 11608-3 — Thùng chứa thành phẩm dành cho hệ thống tiêm bằng kim; chỉ định các yêu cầu về kích thước và hiệu suất đối với việc đóng hộp mực bao gồm cả nắp nhôm
• ISO 15747 - Hộp nhựa để tiêm tĩnh mạch; được tham chiếu để biết các nguyên tắc kiểm tra tính toàn vẹn của nắp thùng chứa rộng hơn áp dụng cho các hệ thống hộp mực

Kiểm tra tính toàn vẹn đóng cửa container (CCIT)

Nắp nhôm gấp nếp và nút chặn đĩa cao su đi kèm tạo thành hệ thống đóng kín thùng chứa (CCS) phải được xác nhận để chứng minh hiệu quả bịt kín đầy đủ trong suốt thời hạn sử dụng của sản phẩm. Các phương pháp Kiểm tra tính toàn vẹn của việc đóng thùng chứa (CCIT) được sử dụng để xác nhận độ kín của nắp hộp mực bao gồm:

• Kiểm tra phân rã chân không: Đo tốc độ thay đổi áp suất bên trong gói sơ tán để phát hiện rò rỉ nhỏ đến mức 6 micron (0,006 mm) trong con dấu
• Kiểm tra rò rỉ khí Heli: Sử dụng khí đánh dấu helium và máy dò khối phổ để xác định đường rò rỉ với giới hạn phát hiện là 1 × 10⁻⁹ mbar·L/s — trong số các phương pháp phát hiện rò rỉ nhạy cảm nhất hiện có
• Phát hiện rò rỉ điện áp cao (HVLD): Áp dụng một điện trường cao áp trên thùng chứa kín để phát hiện các đường dẫn điện xuyên qua bất kỳ lỗ hổng nào trong hệ thống đóng thùng chứa
• Kiểm tra trực quan: Kiểm tra trực quan 100% các nắp bị gấp nếp về sự phù hợp về kích thước, tính toàn vẹn của viền, sự tiếp xúc giữa nắp với kính và không có vết nứt, rách hoặc các khuyết tật về nắp lỏng

Yêu cầu về Thực hành Sản xuất Tốt (GMP)

Nắp nhôm cung cấp cho nhà sản xuất dược phẩm phải được sản xuất trong các điều kiện tuân thủ tiêu chuẩn GMP, bao gồm sản xuất và đóng gói trong phòng sạch, truy xuất nguồn gốc nguyên liệu đầy đủ từ tấm nhôm thô đến nắp thành phẩm, giấy chứng nhận tuân thủ và giấy chứng nhận tài liệu phân tích cho từng lô sản xuất và dữ liệu thử nghiệm khả năng tương thích chứng minh rằng vật liệu nắp không tương tác bất lợi với thành phẩm thuốc hoặc nút cao su. Mũ thường được cung cấp cho các cơ sở chiết rót dược phẩm ở điều kiện đã được làm sạch, khử chất gây sốt và đã được kiểm tra độ vô trùng , sẵn sàng để sử dụng trực tiếp trên dây chuyền chiết rót mà không cần rửa hoặc khử trùng thêm.

các Crimping Process: How Aluminium Caps Are Applied

các application of an aluminium cap to a filled cartridge vial is called crimping. This process is performed on automated pharmaceutical filling and sealing lines and must be precisely controlled to achieve consistent, compliant seals across every unit produced.

1. Làm đầy hộp mực: các cartridge barrel is filled with the drug product through the open back end. The plunger stopper is then inserted to complete the liquid seal at the back of the cartridge.
2. Chèn nút chặn đĩa: các rubber disc stopper is placed into the open neck of the cartridge and seated flush with or slightly below the top of the neck bore using a stopper placement tool.
3. Vị trí nắp: các aluminium cap is placed over the cartridge neck, with the cap skirt surrounding the neck flange and the cap top resting on the disc stopper surface.
4. Uốn: Một bộ hàm hoặc con lăn uốn quay tiếp xúc với vỏ nắp nhôm và tác dụng lực vào trong và hướng xuống, uốn cong vật liệu vỏ dưới mặt bích cổ hộp mực theo một biến dạng đồng nhất, được kiểm soát. Dụng cụ uốn xoay quanh chu vi mũ trong khi tác dụng lực, đảm bảo biến dạng đồng đều xung quanh toàn bộ 360 độ của viền mũ.
5. Kiểm tra: Hộp mực được uốn được kiểm tra về chiều cao nắp, khe hở giữa nắp và kính, độ đồng đều của nếp gấp váy và không bị nứt hoặc rách. Lấy mẫu thống kê hoặc hệ thống kiểm tra trực quan tự động 100% xác minh sự phù hợp ở tốc độ dây chuyền sản xuất.

Dây chuyền chiết rót dược phẩm hiện đại cho lọ dạng hộp hoạt động với tốc độ 200 đến 600 hộp mực mỗi phút , với các trạm gấp nếp tự động thực hiện việc đóng nắp và hình thành con dấu ở tốc độ tương ứng trong khi vẫn duy trì dung sai kích thước dưới milimet trên mỗi đơn vị.

Ứng dụng: Nơi sử dụng lọ mực có nắp nhôm

Lọ hộp mực có nắp nhôm phục vụ nhiều ứng dụng dược phẩm và lâm sàng đa dạng, được thống nhất bởi yêu cầu chung về sản phẩm thuốc tiêm vô trùng, bằng chứng giả mạo, được phân phối chính xác.

Nắp nhôm so với các tùy chọn đóng hộp mực khác

Trong khi nắp gấp bằng nhôm là giải pháp đóng kín ưu việt cho lọ đựng dược phẩm, các công nghệ đóng thay thế vẫn tồn tại cho các ứng dụng cụ thể. Hiểu cách so sánh nắp nhôm với các lựa chọn thay thế giúp làm rõ lý do tại sao chúng vẫn là tiêu chuẩn được lựa chọn cho hầu hết các ứng dụng hộp mực dược phẩm.

• Nắp uốn bằng nhôm so với nắp vặn bằng nhựa: Nắp vặn bằng nhựa được sử dụng trên một số hộp đựng kiểu hộp không cần kê đơn nhưng không phù hợp với thuốc tiêm vô trùng vì chúng không thể cung cấp tính toàn vẹn của dấu kín hoặc bằng chứng giả mạo cần thiết cho các sản phẩm tiêm. Nắp uốn bằng nhôm tạo ra một vòng đệm cơ học không thể đảo ngược mà việc đóng vít bằng nhựa không thể tái tạo được.
• Nắp uốn bằng nhôm so với nắp chụp bằng polymer: Nắp đậy bằng polyme được sử dụng trong một số ứng dụng hộp mực dược phẩm không thể tiêm nhưng không tương thích với thiết bị uốn được sử dụng trên dây chuyền chiết rót dược phẩm dành cho thuốc tiêm và không thể đạt được các thông số kỹ thuật về độ kín khít cần thiết cho các sản phẩm vô trùng.
• Nắp uốn bằng nhôm so với nắp polyme tích hợp: Một số thiết kế hộp mực mới hơn kết hợp các nắp polyme tích hợp được hình thành như một phần của thân hộp mực, loại bỏ thành phần nắp riêng biệt. Những thiết kế này được sử dụng trong nền tảng bút tiêm tự động dùng một lần nhưng chiếm một phần nhỏ trong tổng khối lượng hộp mực. Chi phí đơn vị cao hơn và quy trình sản xuất phức tạp hơn đã hạn chế việc áp dụng chúng trên các nền tảng thiết bị cao cấp.

các aluminium crimp cap remains the industry-standard solution for pharmaceutical cartridge vials bởi vì nó mang lại hiệu suất bịt kín đã được chứng minh, khả năng tương thích rộng rãi với cơ sở hạ tầng thiết bị phân phối và chiết rót hiện có, chi phí đơn vị thấp, các tùy chọn tùy chỉnh tuyệt vời và hồ sơ theo dõi nhiều thập kỷ về sự chấp nhận theo quy định trên tất cả các thị trường dược phẩm lớn trên toàn cầu.

Tóm tắt: Tại sao nắp nhôm lại cần thiết cho sự an toàn của lọ mực

các aluminium cap for cartridge vials is a small but critical component in the pharmaceutical packaging system — chịu trách nhiệm duy trì tính vô trùng, tính toàn vẹn, bằng chứng giả mạo và nhận dạng sản phẩm của các sản phẩm thuốc tiêm từ thời điểm sản xuất cho đến thời điểm bệnh nhân sử dụng . Được làm từ tấm hợp kim nhôm có độ tinh khiết cao, được tạo hình chính xác bằng cách dập và được áp dụng bằng thiết bị uốn đã hiệu chuẩn, những nắp này hoạt động cùng với nút chặn đĩa cao su để tạo ra một hệ thống đóng kín thùng chứa phải hoạt động đáng tin cậy trong các điều kiện bảo quản khó khăn, áp lực vận chuyển và biến đổi nhiệt độ trong thời hạn sử dụng từ một đến vài năm. Việc tuân thủ các tiêu chuẩn dược điển quốc tế, khả năng tương thích với cơ sở hạ tầng thiết bị phân phối và chiết rót dược phẩm đã được thiết lập cũng như tính sẵn có của các tùy chọn xử lý bề mặt, màu sắc, in ấn và xử lý bề mặt để nhận dạng sản phẩm khiến nắp uốn nhôm trở thành giải pháp đóng nắp được ưu tiên và được chỉ định rộng rãi nhất cho các lọ đựng dược phẩm trên toàn thế giới — từ bút insulin và kim tiêm GLP-1 đến ống nha khoa và thiết bị hormone tăng trưởng.
